Método de refracción


4.5 Método de refracción


Caso de una interfase inclinada entre dos medios: La interfase está inclinada hacia la izquierda.

ObjetoGráfico Sísmica de refracción: gráfico distancia-tiempo para una interfase inclinada


v2- = una velocidad aparente menor con respecto a la velocidad correspondiente al segundo medio, se la registra cuando la onda de MINTROP corre a favor del buzamiento de la interfase.

v2+ = una velocidad aparente mayor con respecto a la velocidad correspondiente al segundo medio, se la registra cuando la onda de MINTROP corre en contra del buzamiento de la interfase.

Para la velocidad v2 correspondiente al segundo medio vale: v2- < v2 < v2+.

El método de refracción se aplica en la ingeniería en la exploración de minerales y en la ingeniería civil por ejemplo:

1) para determinar la profundidad a una capa rocosa cubierta por aluviones por ejemplo.
2)  para estimar la profundidad hacia una capa rocosa cubierta con sedimentos no consolidados.
3)  para averiguar la posibilidad de fracturamiento de las rocas.

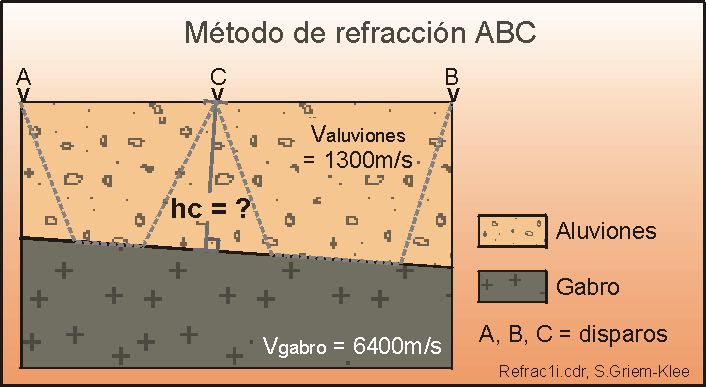

1) El método de refracción más sencillo para determinar la profundidad a un lecho rocoso como una secuencia de areniscas o un manto andesítico cubierto por aluviones es el método ABC. A y B denotan disparos ubicados en los dos extremos de un perfil, el disparo C se sitúa en la mitad del perfil (véase figura refrac1i.cdr).

Método ABC en la refracción
Refraccion
a) El recubrimiento debe ser homogéneo.
b) La profundidad del lecho rocoso varía solo suavemente (echado pequeño).
c) El contraste en las velocidades correspondientes al recubrimiento y al lecho rocoso es grande.



2) La ausencia de refracción de alta velocidad siempre indica, que a profundidades someras menores a aproximadamente un tercio de la longitud del perfil de refracción no se encontrarán capas rocosas.

3) Las velocidades de refracción correspondientes en roca intemperizada y capas rocosas cubiertas con suelo indican una roca fracturada si son menores de 2100 a 2400m/s.
