4.4.3 Diagrama de STRECKEISEN (Triangulo doble de STRECKEISEN):


La nomenclatura siguiente se funda en las reglas de la Unión Internacional de las Ciencias Geológicas. Dichas reglas se presenta en el triángulo doble de Streckeisen y otros diagramas.
En el caso de las plutonitas y diques completamente cristalinos la clasificación se basa en el contenido mineral modal. El contenido mineral modal significa la participación cuantitativa de los minerales en porcentajes de volumen global de la roca en cuestión y se puede determinarlo cuantitativamente.

El diagrama "STRECKEISEN" o "QAPF" es actualmente el diagrama más "oficial" en la denominación de las rocas ígneas. El diagrama permite en una manera bastante fácil la denominación de rocas plutónicas y volcánicas. Solamente el contenido modal de 4 minerales en una muestra (y la textura) definen al final el nombre de la roca. Existen solamente pocas excepciones: Nombres como "ignimbrita" o piedra pómez no tienen su origen en este diagrama. Además todas las rocas con un contenido menor de 10 % en Q-A-P-F, significa sí la suma del contenido modal en cuarzo + feldespato alcalino + plagioclasa + feldespatoides no alcanza 10 %) se tratan en un otro diagrama, el diagrama de los ultrabásicos (véase aquí).


El diagrama QAPF o Streckeisen es valido:

1. Para rocas intrusivas y hipabisales (subvolcanicas)
2. Para rocas volcánicas


Rocas intrusivas, granitos Sienita Diorita y gabbro Riolita Andesita y Basalto Diagrama de Streckeisen
véase versiones mejorados del Diagrama de Streckeisen (Q-A-P-F)

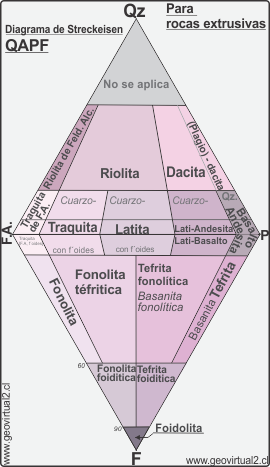

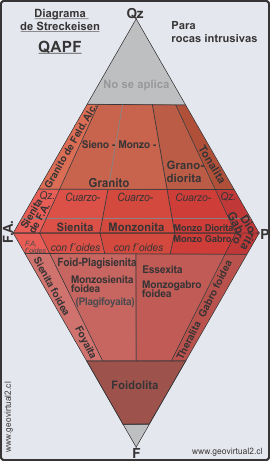

Figura: El diagrama Streckeisen o QAPF. Los números de los sectores representan un sector de una composición determinada. Cada sector pertenece a un nombre intrusiva o extrusiva. Solamente el campo 9 y 10 tiene más alternativas (Problema Diorita / Gabro y Andesita / Basalto).



Uso del diagrama:

Otro diagrama Andesita versus basalto Diagrama de flujo del uso del diagrama Streckeisen

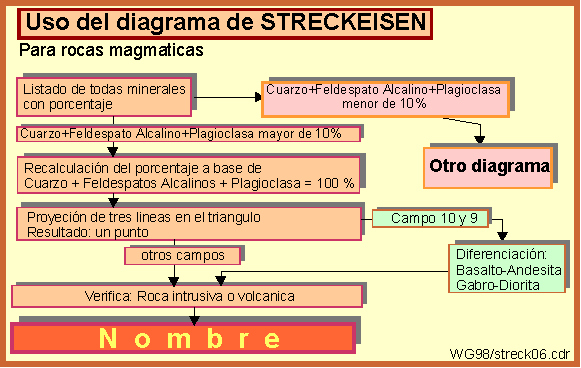

Figura 4.5.-2: Diagrama de flujo del uso del diagrama de Streckeisen.
Véase:
Otro diagrama / "Diferenciación Andesita-Basalto,Gabro-Diorita"


Ejemplo del cálculo para encontrar el punto en el triangulo

Calculo del Streckeisen - rocas ígneas
Figura 4.5. - 3: Ejemplo de un cálculo del triangulo de tipo Streckeisen.


Para la presentación de una roca magmática se debe conocer su contenido mineral modal. Métodos simples para determinarlo son los siguientes :

a) Estimación: Se determina el contenido cualitativo de la roca identificando todos los minerales microscópicamente visibles y se estima la participación de cada tipo de mineral.

b) Conteo muestra: Con apoyo de una imagen se cuenta la cantidad modal en minerales en una muestra preferentemente pulida.

c) Sección transparente: Se determina el contenido cualitativo de la roca observando una sección transparente de la roca en cuestión a través de un micropolariscopio, identificando todos los minerales y contando los diferentes tipos de minerales (por ejemplo por medio de un ‘point counter’), que aparecen en un área definida, por ejemplo de la dimensión 10 x 10 mm2.


Los cuatro parámetros del triángulo doble de Streckeisen son :

1. Q = Cuarzo y otros minerales de SiO2.
2. A = Feldespato alcalino (feldespato potásico incluido pertita y albita con menos de 5% del componente anortita, sanidina).
3. P = Plagioclasa (An 5 a 100), scapolita.
4. F = Feldespatoides : leucita, calsilita, nefelina, sodalita, noseana, hauyna, cancrinita, analcima y los productos de transformación de estos minerales.


Los porcentajes de volumen de los componentes A, P, Q o F se determina contando los componentes A, P, Q o F o se aplica una de las normas especiales a un análisis químico de la roca. Se convierte los porcentajes de volumen de A, P, Q o F a 100% y los resultados se presenta en el triángulo doble de Streckeisen. De tal modo se puede clasificar una roca magmática y se obtiene la denominación de la roca en cuestión.


El problema de campo 9 y 10 (Andesita-Basalto/Diorita-Gabro)

Andesita Basalto

Campo 9 y 10:

Dioritas/andesitas y gabros/basaltos cse ubican en el mismo campo (campo10) del triángulo doble de Streckeisen. Casi el único componente claro, de que se constituyen, es la plagioclasa.
Oficialmente se distingue entre diorita y gabro con base en la composición de la plagioclasa, es decir de su composición An. Como eso no se puede verificar von métodos macroscópicos se usa algunos parametros que casi siempre coinciden con los valores Anortiticos (An).



Recuerde: Andesita y Basalto son rocas volcánicas, Diorita y Gabro son rocas intrusivas!
Museo Virtual: Gabro / Diorita  / Andesita / Basalto

Anortita en la plagioclasa:
An 30-50%
Anortita en la plagioclasa:
An 50-90%
Hornblenda Augita
Biotita Olivino
más clara más oscura
textura porfídica micro - criptocristalino

Diorita Gabro
Anortita en la plagioclasa:
An 30-50%
Anortita en la plagioclasa:
An 50-90%
Hornblenda Augita
Biotita Olivino
más clara más oscura



Métodos de estimación en muestra de mano:

1) Estimación:

a) Se estima Plagioclasa versus Feldespato Alcalino ("rosado versus blanco")
  - con siguientes observaciones: sin/poco plagioclasa,  50/50%, plagioclasa bien predominante, pura plagioclasa
b) Se estima: sin cuarzo - poco cuarzo - mucho cuarzo

Conteo:
Se genera una imagen digital del pulido y se dibuja encima una rejilla de a lo menos 10 líneas. Después se analiza las intersecciones. Más intersecciones más fiel el conteo (bien sería sobre 300)

 Conteo - diagrama Streckeisen

Figura 4.5.-4: Malla del conteo de muestras de rocas. A base de una fotografía digital.

Procedimiento:

a) se realiza una foto digital de la muestra
b) Se sobrepone una malla de 12 por 12 líneas (o mejor más)
c) Se analiza los minerales que se encuentran bajo de las intersecciones. Por medio de un listado estadístico de todas las intersecciones se calcula los porcentajes totales y normados.
d) se realizará la estadística según las instrucciones generales para confeccionar el diagrama QAP(F).
