Titel der Abbildung: Flusserosion, Geologie und Morphologie.
Foto/Scan - Digital bearbeitet: (W.Griem, 2014, 2019); Aus: Ferdinand Freiherr von Richthofen - Abbildungen 45a und 45b Seite 169. Original-Größe der Abbildungen: 6 cm x 4 cm.

Richthofen, F. (1886): Führer Für Forschungsreisen. - 745 Seiten, Berlin; Verlag Robert Oppenheim. [Sammlung W. Griem]

Die Abbildungen wurden mit einem HP Scanjet G3110 mit 600dpi eingescannt, danach mit Corel Draw - Photo Paint (v. 19) digital bearbeitet. Speziell Filter der Grau­stufen­verbesserung, Elimination von Flecken sowie Ver­besserung der Schärfe wurden bei der Bild­bear­bei­tung angewandt (W. Griem 2020).

Die Texte wurden mit einer Pentax Kr-3 II digi­talisiert und später mit ABBYY (v.14) ver­arbeitet und zur OCR vor­bereitet. Fraktur­schriften wurden mit ABBYY Fine Reader Online in ASCII umge­wandelt; "normale" Schrift­arten mit ABBYY Fine Reader Version 14.
Die Texte wurden den heutigen Recht­schreib­regeln teil­weise ange­passt, es wurden erläuternde und orien­tierende Zeilen ein­gefügt (W. Griem, 2020).

Erosión de un rio
Flusserosion, Rechtwinkelig

Richthofen zeigt die Form der Flusserosion und verschiedener geologischer Schichten. Richthofen vergleicht die Morphologie mit den geologischen Gegebenheiten. Er erläutert, dass der zeitliche Ablauf immer auf eine Stärkere Adaption an die Geologie erwirkt..

Original Text von Richthofen, 1886; p. 169 in der Original Version:  [§ 79]; p. 119 in der OCR Version


[vorheriger Text]
5. Erosion in geneigten Schichten, wenn die Strömung diagonal zum Schichtenstreichen gerichtet ist.


Wird ein in der Richtung des Pfeiles (Fig. 45 a) einfallendes System härterer und weicherer Schichten (h-w-hh-ww), welches oben abgeschliffen ist, von einem Fluss a b c d e diagonal zur Streichrichtung durchströmt, so unterliegt jeder Teil des letzteren bei tieferem Einschneiden den in den Erläuterungen zu Fig. 38 und 39 dargestellten Normen, und es entsteht eine Zerlegung in zweierlei verschiedenartige Strecken. Diejenigen im weichen Gestein haben, indem sich jeder Teil des Stromes senkrecht eingräbt, bis er die harte Schicht trifft und dann auf dieser hinabgleitet, das Bestreben, so lange als möglich in den weichen Schichten zu verharren; dagegen sucht der Strom das harte Gestein auf möglichst kurzem Weg, also rechtwinklig zum Streichen, zu verqueren.

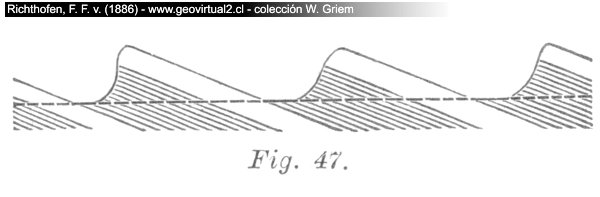

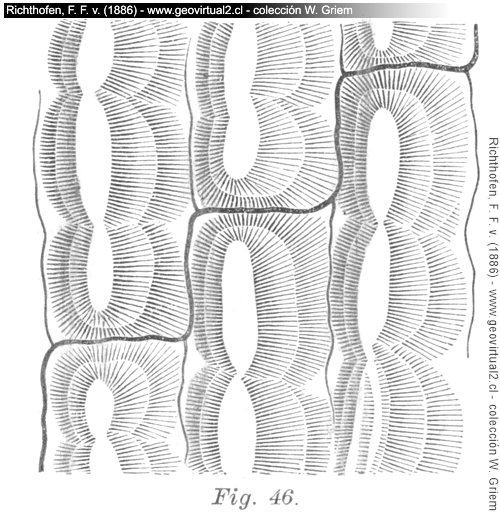

Der Strom wird also, wenn er ein tieferes Niveau (wie es in einem idealen Horizontaldurchschnitt in Fig. 45b dargestellt ist) erreicht hat, die aus Längs- und Querstrecken zusammengesetzte Gestalt a1 b1 c1 d1 e1 angenommen haben, Fig. 46 stellt die daraus hervorgehende Plastik der Oberfläche dar, Fig. 47 ein auf die Vertikalebene projektiertes Profil. Es ist dabei nicht wesentlich, - ob die Strömung in der Richtung a-e, oder umgekehrt stattfindet. In beiden Fällen bestimmen b und e die Lage des rechtwinkligen Durchbruchs durch die harte Schicht.

Selektive Erosion, Richthofen, 1886

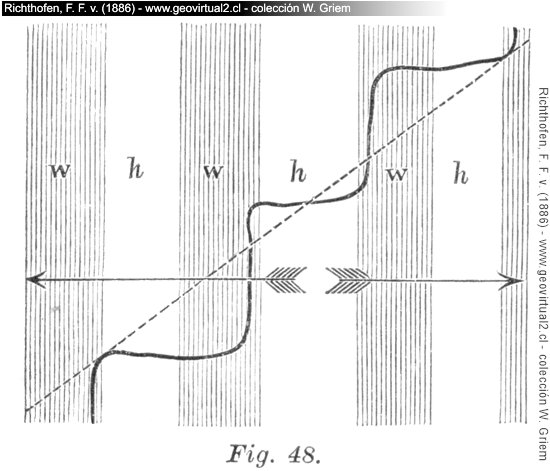

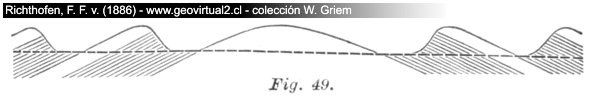

Nur ist im ersten Fall das rechte, im zweiten das linke Ufer der Längsstrecken von dem steileren Gehänge begleitet. Der Unterschied tritt hervor, wenn der Fluss, wie in Fig. 48, ein stehendes, durch die beiden Pfeile angegebenes Schichtengewölbe durchbricht. Dann sind auf einer Seite die rechten, auf der anderen die linken Talgehänge der Längsstrecken steil. Der Effekt auf die Formen ist in der Profil-Projektion (Fig. 49) angedeutet.

Es ist dabei angenommen, dass bei der ersten Anlage die weichen Schichten w-w sich bis zur Oberfläche zusammenwölbten. Waren die Scheitelgebilde hart, so wird diejenige Strecke, in welcher der Fluss sie anfänglich durchströmte, senkrecht niedergehen, ohne die Richtung zu ändern, also in der Diagonale beharren.

Diese theoretischen Ableitungen auf Grund eines Prinzips, welches zuerst G. K. Gilbert erkannt zu haben scheint, sind in der Natur zu prüfen. Sie scheinen den Schlüssel für das Verständnis einer Menge von eigentümlichen Fällen der Gebirgsanordnung zu geben. Es wird sich Gelegenheit bieten, darauf zurück zu kommen. Die Erscheinung bezeichnen wir als diagonale Stromzerlegung.

Richthofen, 1886: Diagonale Stromzerlegung
Selektive Erosion, Richthofen, 1886
