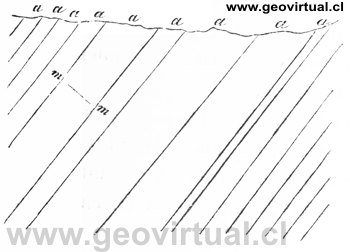

Foto/scan - digitalmente renovado: (W.Griem, 2013); De: Hartmann, C. (1843) - Figura No. 4, página 31. Dimensiones originales: 5 cm x 3,5 cm.

Hartmann, Carl (1843): Grundzüge der Geologie.- 427 páginas; 107 figuras; Verlagsbuchhandlung von J.J. Weber, Leipzig (Alemania).
[Colección W. Griem]

Figura escañada con HP-Scanjet G3110; 600dpi (2017). Figura digitalmente modificada (Corel Photo Paint): Especialmente nitidez, tamaño, tonalidades y limpieza general. La orientación de la figura corresponde al original.

Cuadro Informativo

Hartmann (1843): Explica la potencia o espesor de un estrato como distancia tomada perpendicular a los límites. Además menciona que la potencia alcanza entre 1/4 hasta 30 pies. (8 cm hasta 9 m):
Hartmann describe en adelante el rumbo, la dirección y el manteo de un estrato. El ya menciona que es mucho más fácil determinar directamente la dirección de inclinación y hay que restar o sumar solo 90 grados para llegar al rumbo.

Texto de Hartmann:
Página 30 - 31:

Estratificación de denomina la separación de las rocas en forma casi paralela, en planchas horizontales, donde la naturaleza (composición) de la roca produce está separación, de cual manera que las planchas - los estratos - se formaron encima del uno al otro desde abajo hacia arriba. El uso del termino estratificación implica un cierto tipo de roca y manera de formación, y para los Geólogos nuevos el reconocimiento produce algunas complicaciones.

La separación de los estratos puede presentarse por grietas simples, diaclasas de estratificación o por las diferencias entre las rocas amontadas encima una sobre el otro. Así se nota frecuentemente que un conglomerado o una arenisca está separada por una lutita, una caliza, una marga o hulla y no hay dudas algunas de la naturaleza verdadera de estos estratos.

Frecuentemente los estratos, principalmente de las areniscas, se caracteriza por un bandeamento visible, que corresponde a una estratificación fina, reconocible por granometría y color, pero no orientada estrictamente paralela de la dirección principal del paquete de estratos, de repente doblada, irregular entre si, tal vez undulada - casi parecida de una esquistosidad - se trato explicar este fenómeno por la acción de las olas, cuales forman ocasional acumulaciones de arenas.

Denominaciones en los estratos:  La la distancia en línea perpendicular entre los dos planos limitantes o de un lado al otro lado del estrato, la línea mm en la figura 4, se llama potencia o espesor respectivamente; puede ser en general entre 1/4 pie hasta 20 o 30 pie. La extensión hacia la otra dirección generalmente bien grande, tal vez no determinable. Si los caras pequeñas de los estratos in un sector están llegando a la superficie, llegando al luz del día, se dice que los estratos están aflorando.  (a - a Fig. 4), si el estrato es casi vertical, y llega a la superficie se usa la denominación "cabeza de estratos".
