Contenido: Estratigrafía / En terreno / En laboratorio / Perfil litológico / Unidades del mapeo


Estratigrafía

El conocimiento de la estratigrafía de un sector es la base para realizar un mapeo. En esta etapa se toma todas las informaciones en terreno sobre la litología de las rocas, los espesores de las capas, su contenido y las relaciones temporales (cronología).

Informaciones litológicos importantes:

A) Se observa en terreno:

Tipo de roca Sedimentaria, volcánica, intrusiva, metamórfica
Resistencia contra la meteorización muy resistente / resistente / normal / blando / muy blando
Rompimiento irregular / regular / liso /
Color negro, verde, café....
Contenido de minerales comunes cuarzo, feldespatos, plagioclasa, biotita, ...
Minerales especiales epidota, malaquita, pirita, hornblenda, piroxeno...
Textura porfídica, clástica, fina, criptocristalino...
Foliación estratificación -fina, -cruzada, regular, irregular, flujo magmático
Techo / Piso Tipo de roca
Otros fósiles, marcas
© Wolfgang Griem; www.geovirtual2.cl


Dirección de inclinación y manteo: Se toma los datos de la foliación primaria (estratificación) con la brújula.

Espesor real: Se mide (o estima) al final el espesor real



B)
En laboratorio:

Descripción de la muestra más detallada: Con lupa, estimación del contenido modal.
Reconocimiento de los fósiles: Grupo, especie y época(s) de vida.
Sección transparente de la muestra: Conteo del contenido modal de minerales, identificación de minerales accesorios.
Análisis químicas (por difractometría de rayos x): Contenido de los elementos químicos principales (Si, Al, Fe,..) y los elementos químicos de traza como Ba, Sr, Rb...

Todas las informaciones se resume en un informe y/o un listado muy detallado cronológico. Lo mejor sería la elaboración de una columna litológica (véase abajo), con una gran cantidad de las informaciones y como manual del mapeo.



Perfil Litológico

Un perfil litológico o columna litológica representa gráficamente la estratigrafía generalizada de un sector. Abajo se dibuja los estratos más antiguos arriba los estratos más jóvenes. El eje horizontal representa la resistencia contra la meteorización. En la figura (ejemplo no real) abajo entonces las ignimbritas son muy resistente contra la meteorización (y forman por eso lomos o cerros en el terreno).

Perfil estratigráfico


Definición de las unidades del mapeo


En un mapeo normalmente es una generalización de los informaciones litológicos necesario. Es decir tenemos que juntar un grupo de estratos litológicamente parecidas para definir un techo y un piso de la unidad del mapeo. Claro que en algunas unidades se encuentra capas "extrañas" como una capa delgada de andesitas en la unidad de rocas clásticas. Además, conviene para la definición de techo y piso de las unidades del mapeo el uso de capas vistosas.


linea 300

Contenido

Apuntes Geología General

Apuntes
Contenido Geología General
I. Introducción
1. Universo - La Tierra
2. Mineralogía
3. Ciclo geológico
4. Magmático
5. Sedimentario
6. Metamórfico
7. Deriva Continental
8. Geología Histórica
9. Geología Regional
10. Estratigrafía - perfil y mapa

Introducción
Facies y dataciones
- Mapeo -
Introducción
Antecedentes
Perfil litológico
Mapeo en terreno
Dibujo: Intro
Dibujo: generalizaciones
Dibujo: Símbolos
Colores y simbología
Ejemplos 1
Ejemplos 2
Carta y bloque

11. Geología Estructural
12. La Atmósfera
13. Geología económica

proxima página en geovirtual

Museo Virtual
Museo Virtual en Geología
Estratos inclinados
Disconformidad

Trabajos históricos
Historia de las geociencias en figuras y textos
Piso y techo (Leonhard 1835)
Potencia (Hartmann, 1843)
Discordancia (Ludwig, 1861)
Estratos y morfología en perfil y mapa
véase retrato histórico de Hartmann (1843)

Apuntes de geología, Exploraciones, tectónica
Apuntes Geología General
Apuntes Geología Estructural
Apuntes Depósitos Minerales
Colección de Minerales
Periodos y épocas
Figuras históricas
Citas geológicas
 Exploración - Prospección

Indice de palabras en geología y geociencias
Índice de palabras

Citas y referencias en geología - colección geovirtual.cl
Bibliografía
Fotos: Museo Virtual

Ver el perfil de Wolfgang Griem en LinkedInVer el perfil de Wolfgang Griem

www.geovirtual2.cl

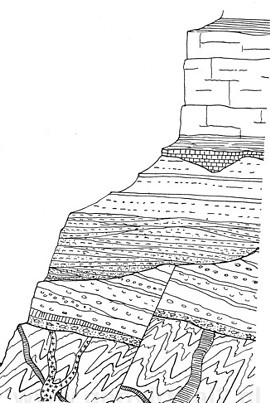

Columna del cañon Colorado, Walter 1908
