Perfil de un dique: De la Beche, 1852

Trabajos históricos
W.Griem, 2007, 2019
Dique: De la beche en 1852

Historia de las geociencias
Geología en dibujos históricos

Literatur Picto

Hipabisales - diques - mantos
Estructuras hipabisales (Beche, 1852)
Diques morfología (Beche, 1852)
Perfil de un dique (Beche, 1852)
Dique dolerítico (Fritsch, 1888)
Dique con apófisis (Fritsch, 1888)
Salbanda Hipabisales (Naumann, 1850)
Dique, stock, manto (Credner, 1891)
Apófisis de un granito (Rossmässler, 1863)
Lacolito (Credner, 1891)
Laccolitos - estructuras hipabisales (Gilbert cit. en Neumayr, 1897)
Lacolito (Kayser, 1912)
Manto de basalto y diques (Rossmässler, 1863)
Diques y la roca extrusiva (Credner, 1891)
Estructura interna de un dique (Beche, 1852)
Perfil de un dique granítico (Rossmässler, 1863)

próxima página en geovirtual

El Autor
De la Beche (1852)

Apuntes Geología General
Diques

Historia de las ciencias de de la tierra - minería, geología y paleontología
Índice principal - geología
Contenido completo
Contenido "geología general"
Contenido "paleontología"
Contenido "Tectónica"
Contenido "Depósitos Minerales"
Contenido Minería y Minas

Museo Virtual
Fotos de Diques

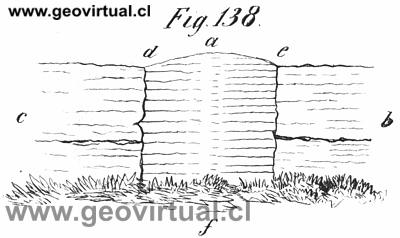

Foto/Scan - digitalmente renovado: (W.Griem, 2007); Beche, H. (1852) - Figura 138, descripción en página 359.

Texto en español:
En las vetas de basalto, que son tan comunes en algunas áreas, y donde podemos esperar un enfriamiento uniforme por la roca de caja, a veces encontramos que los prismas se encuentran en ángulo recto con respecto a las paredes circundantes, como se muestra en la Fig. 138, b c es la roca estratificada de la caja, de son los límites d - e del dique donde prevalece la estructura prismática, mientras que en una f la estructura es confusa. En otros casos, los prismas o columnas c, Fig. 139, son perpendiculares a la roca subyacente a b, que puede ser masiva o estratificada. Las columnas de este tipo son a menudo muy altas, y el plano inferior de enfriamiento original ha producido prismas. También se producen columnas curvas, como muestra la Fig. 140. [aquí]

De la Beche, H. (1852): Der geologische Beobachter. Versión en alemán de Carl Hartmann; - 657 páginas, 304 figuras en 47 tablas; Editorial B.F. Voigt,  Weimar.
Colección W. Griem

Enlaces y explicaciones:
WEB:
a) página con fotos de atolones ...
b) Atolón Bikini (ensayos de bombas atómicas en los años cincuenta)

Google Earth - kmz:
Atolón Tarawa
Isla Wake

Cuadro Informativo

Beche (1852) explica las zonas internas y externas de un dique. Lo más llamativos son las fisuras del enfriamiento perpendiculares hacia la superficie del enfriamiento. Las fisuras solamente se presentan en los sectores externos del dique. Entre "a - f" la estructura es caótica.

Las estructuras hipabisales más importantes y su formación.

Texto original en alemán:
In den Basaltgängen, die in manchen Gegenden so häufig sind, und bei denen wir eine gleichförmige Abkühlung durch das umschliessende Nebengestein erwarten dürfen, finden wir zuweilen, dass die Prismen rechtwinkelig auf den umschliessenden Wänden stehen, wie Fig. 138 zeigt, b c ist das umschliessende geschichtete Gestein, d - e sind die Grenzen des Ganges, an denen prismatische Structur herrscht, während bei a f die Structur eine verworrene ist. In andern Fällen stehen die Prismen oder Säulen c, Fig. 139, senkrecht auf dem unterliegenden Gestein a b, welches massig oder geschichtet sein kann. Säulen dieser Art sind oft sehr hoch, und die ursprüngliche abkühlende untere Ebene hat durchaus Prismen hervorgebracht. Auch gekrümmte Säulen kommen vor, wie Fig. 140 zeigt. [aquí]
