Foto/Scan - digitalmente renovado: (W.Griem, 2007); De: Rudolph Ludwig (1861) - Falla, dique y discordancia en perfil, figura 51; página 97. Dimensiones originales: 5,5 cm X 2,5 cm

Ludwig, Rudolph (1861): Das Buch der Geologie (Vol I y II). - Naturgeschichte der Erde; 212 páginas (Vol.1) y  230 páginas (Vol. 2), 7 figuras en color, 242 figuras en el texto; Editorial Otto Spamer, Leipzig.
[Colección W. Griem]

Figura escañada con HP-Scanjet G3110; 600dpi (2017). Figura digitalmente modificada (Corel Photo Paint): Especialmente nitidez, tamaño, tonalidades y limpieza general. La orientación de la figura corresponde al original.

Cuadro Informativo

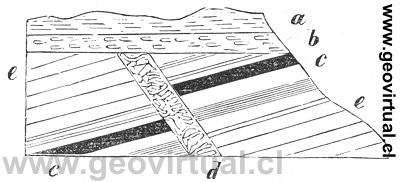

La figura (Ludwig, 1861) junta cuatro observaciones: Fractura rellenada con material magmático (d), estratos inclinados tectónicamente (e), un desplazamiento significante a lo largo del dique (d) y finalmente estratos horizontales jóvenes (a, b) arriba.

Igual de la figura de Hartmann (1843) una fractura rellenada como dique o veta manifiesta el plano de movimiento.

Ludwig (1861) menciona más adelante, que también existen fallas sin relleno (veta o dique)

También Credner (1891) usa la misma figura con siguientes especificaciones: Quarrington Hill cerca Durham: a= Zechstein (pérmico), b= Rotliegendes (pérmico inferior), c= formación del carbonífero, dique melafírico intercepta la unidad c y e.
Figura 117; página 331 en Credner (1891)

Rossmässler publicó 1863 la misma situación (véase figura solo)
Otras disconformidades: Lyell/ Credner
