Falla tectónica (fault):
Rotura de la roca con movimiento detectable

Diaclasa (joint):
Rotura de la roca sin movimiento detectable

Ingles:
La Falla: The fault
La diaclasa = The joint
Las estrías = Slickensides

Alemán:
La falla: Die Störung
La diaclasa: Die Kluft
Estrías: Harnische

Falla tectónica

Falla tectónica de B. von Cotta (1848)
aquí en total


Estrias en Atacama

Estrías en terreno


Brecha de falla

Brecha de Falla
aquí



Brecha de Falla:
Inglés: Fault breccia
Alemán: Die Störungsbrekzie


Harina de Falla:
Inglés: Fault gouge
Alemán: Störungsletten

Véase también criterios cinemáticos:
Criterios
Estrías
Arrastre tectónico
Orientación de minerales
Foliaciones
Sheath folds


Contenido: DefiniciónIndicadores directasDesplazamientoEstríasPlumosasArrastresBrecha de FallaMilonita


Definición Falla tectónica:

Fallas son roturas en las rocas a lo largo de la cual ha tenido lugar movimiento. Este movimiento se llama desplazamiento. Origen de estos movimientos son fuerzas tectónicas en la corteza terrestre, cuales provocan roturas en la litosfera. Las fuerzas tectónicas tienen su origen principalmente en el movimiento de los continentes.

Diferenciación Diaclasa/Falla

1. Indicadores directos de fallas:

Generalmente se puede diferenciar entre indicadores directos o indirectos de fallas. Los indicadores directos manifiestan una falla cien por cientos, es decir sin dudas algunas. Estos tipos de indicadores se puede observar directamente en terreno analizando la foliación en cuestión. Los indicadores indirectos definen una falla con una cierta cantidad de incertidumbres y dudas.

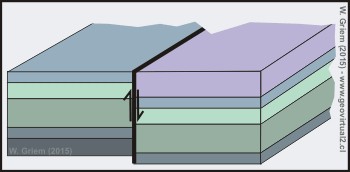

Desplazamiento de una falla tectónica1.1 Desplazamiento:
El desplazamiento de una unidad geológica o una otra estructura geológica indica la actividad tectónica. Desplazamientos tectónicos en el terreno marcan siempre una falla. Problemas: Se confunde con la estratificación normal, si las capas tienen una inclinación o se equivoca con accidentes morfológicos. tipos de fallas




Estrías - marcas de movimiento1.2 Estrías
Líneas finas arriba de un plano de falla. Estas líneas indican además la orientación del desplazamiento y posiblemente el sentido. (véase foto) Se encuentra en casi todos los lugares y el reconocimiento es fácil.  Problemas: Estrías solo marcan el último movimiento cual posiblemente no coincide con el movimiento general. Para sentir con el dedo el sentido del movimiento cuesta y se puede equivocarse. véase: lineación Estrías en el Museo Virtual




Diaclasas plumosas de cizallamiento1.3 Diaclasas:
plumosas de cizalle   Durante un movimiento tectónico se puede abrirse pequeñas fracturas, cuales se rellenan con calcita, yeso o cuarzo. (véase foto) La forma es siempre como un "S" y en dimensiones entre milímetros hasta metros. Problemas: No tan frecuente en la naturaleza. véase ejemplos en el Museo Virtual
En inglés: En echelon veins


Arrastres1.4 Arrastres:
Cerca de una falla las rocas pueden deformarse plásticamente. Se puede observar un leve monoclinal hacia el plano de la falla. Las dimensiones: entre centímetros y metros. Normalmente fallas grandes muestran este fenómeno.

Problemas: Equivocación con estructuras sedimentarias posible como derrumbes, por ejemplo.




Brecha de falla1.5 Brechas de falla (Cataclasita) y harina de falla
Por la energía del movimiento algunas veces las rocas en la zona de falla se rompen y se quiebran, para formar una brecha tectónica o brecha de falla. Brechas de fallas normalmente muestran una dureza menor como las rocas no afectadas. Por eso morfológicamente una brecha de falla se ve como depresión. Si el material es fino, muy fino se habla de "harina de falla" o en inglés " fault gouge"
Problemas: Se puede confundir brechas de falla con otros tipos de brechas (brecha volcánica, brecha sedimentaria). véase foto en el Museo Virtual



Milonita 1.6 Milonita
La milonita es una roca metamórfica que se formó por las fuerzas tectónicas. Los minerales (cuarzo) se ve alargados o deformados hacia la dirección principal del movimiento. Milonitas son generalmente dura y bien resistente contra la meteorización.
Problemas: Macroscópicamente es bastante difícil reconocer una milonita, solo con sección transparente se llega a resultados confiables. Foto Milonita (Museo Virtual)



1.7 Clasificación de rocas de origen tectónico:
En un primer acercamiento existen las brechas de fallas y las milonitas. Donde las brechas de falla no muestran una diagénesis, están sueltas, tienen clastos angulosos y una matriz de material fino. Milonitas son endurecidas, generalmente muy duro y resistente, de acuerdo que el mineral de masa fundamental "el pegamento" es cuarzo.

Pero en la nomenclatura internacional se diferencia una mayor cantidad de diferentes rocas formadas por fuerzas tectónicas:

Rocas de fallas - Brecha - harina de falla - milonita: Una clasificaciónComo roca "suelta" se puede diferenciar entre Brecha de falla (con una cantidad de clastos superior de 30%; y Harina de falla, donde la cantidad de clastos visibles no alcanza 30%.
[harina de falla: Inglés Fault gouge].

En el grupo de las rocas endurecidas se encuentran la Crush Breccia y la Milonita.

La "Crush Breccia" es igualmente como la milonita fuertemente endurecida pero no es foliada. Este tipo de roca no es tan común en zona de fallas (pero existe) como una foliación es una consecuencia de la deformación tectónica.

La milonita es una roca metamórfica, endurecida y muestra componentes deformados - alargados, principalmente cuarzo. Lo característico es una foliación, un bandeamiento gris (orientación secundaria de minerales máficos), y como ya mencionado la predominancia de cuarzo. De acuerdo de su presencia de matriz versus componentes se habla de Proto-, Orto- y Ultramilonitas.

La palabra "cataclastica" correctamente se usa para el grupo de milonitas, aunque muchos profesionales usan para todo el grupo es decir milonitas y brechas de fallas.





1.8. Otras estructuras:

Se puede nombrar más estructuras que definen una falla en forma definitiva o directa, pero en una o otra forma pertenezcan a un grupo arriba mencionado:

a) Marcas de arrastre tectónico o "groove marcs": La palabra groove marc se conoce más en la sedimentología por clastos o fósiles arrastrados al sedimento. Igualmente se usa de repente en la geología estructural para el fenómeno de marcas de un movimiento en fallas tectónicas - al fondo pertenece al grupo de las estrías.
Arrastre tectónico o groove marks



b) Bookshelf structure: Un conjunto de trozos de un mineral fracturado en forma de libros inclinados encima de un estante. Es algo parecido o un proceso similar de las diaclasas plumosas de cizallamiento.
Bookshelf structure


c) Peces de mica: Minerales deformados en una forma parecida a un pez, muestran el desplazamiento, la cizalla. Son generalmente asociados a milonitas.
Peces de mica


Véase también criterios cinemáticos: AQUI



No se permite expresamente la re-publicación de cualquier material del Museo Virtual en otras páginas web sin autorización previa del autor: Condiciones, Términos - Condiciones del uso

página anterior del geovirtual
Contenido Apuntes Geología Estructural
Índice de palabras
proxima página en geovirtual

Literatura:

ALLMENDINGER, R. (1999): Introduction to Structural Geology. - Cornell University, Ithaca 290p.
Flick, H., Quade, H. & Stache G.-A.
(1981): Einführung in die tektonischen Arbeitsmetoden. - Clausthaler Tektonische Hefte; vol. 12; 96 página; Editorial Ellen Pilger.
Heitzmann, P. (1985): Kakirite, Kataklasite, Mylonite - Zur Nomenklatur der Metamorphite mit Verformungsgefügen. En: Eclogae Geologicae Helvetiae. Vol. 78, No. 2, 1985, p. 273–286
HOBBS, B., MEANS, W. & WILLIAMS, P. (1981) :Geología Estructural. - 518p. Ediciones Omega Barcelona.
Krause, H.-F., Pilger, A. Reimer & Schönfeld D. (1982): Bruchhafte Verformung. - Clausthaler Tektonische Hefte; vol. 16; 86 página; Editorial Ellen Pilger.
RAMSAY, J. & HUBER, M.
(1987) : Modern Structural Geology. Vol. 2 : Folds and Fractures., Academic Press, London.
