El pliegue:
Alemán: Die Falte
Inglés: The fold


Pliegues de Kayser, 1912

Pliegues en Alemania, según Kayser (1912) véase


Pliegues en Atacama

Pliegues en Atacama, sector Escorial - Pliegues




Contenido: Tipos de deformaciónElementos de plieguesAnticlinal-Sinclinal

1. Formación de los pliegues (inglés: folds):

Principalmente existen dos tipos de materiales a respeto de su manera de deformación: Materiales frágiles y materiales dúctiles. Materiales frágiles muestran con aplicación de una fuerza al primero solo una deformación elástica.

Deformación elástica:
El material vuelve a su estado original). Con mayores fuerzas estos materiales se rompen sin mostrar una deformación plástica. Ejemplo: La tiza puede sufrir una cierta cantidad de fuerzas, pero nunca se deforma plásticamente. En un momento el trozo de tiza se rompe (rotura).

Deformacion frágil - deformacion ductil Materiales dúctiles: Con pocas fuerzas también muestran una deformación elástica (hasta aquí se puede volver a su estado principal), pero con la aplicación de más fuerzas el material muestra una deformación plástica, es decir se deforma sin la posibilidad volver a su estado principal. Sí se aumenta más las fuerzas también el material se rompe.

Ejemplo: Plastecina o greda muestran una deformación altamente plástica y nunca vuelven a su estado principal.
Foto de capas con diferentes comportamientos: Museo Virtual

Museo Virtual: Pliegue


Si dos materiales con diferentes comportamientos fisicos a respecto de la competencia y/o plasticidad estan bien juntos y se aplica una fuerza compresiva se habla de "buckling" o como resultado "Buckle folds".  Lo caracteristico son pliegues paralelas, sin cambio del espesor de las pliegues. Es decir la parte superior de un anticlinal internamente marca extensión la parte inferior compresión. En el medio se encuentra un horizonte neutro.

Buckling o pliegue concentrico
Pliegues concéntricos véase ahí


2. Elementos descriptivos de un pliegue

 Eje del pliegue:
Línea matemática paralela del rumbo principal de la estructura. El eje tiene un azimut y puede ser inclinada. (En el ejemplo abajo se ve horizontal).  El eje sirve para definir en pocas palabras la corrida de la estructura.
Matemáticamente existe una cantidad infinita de ejes en un pliegue en un pliegue concreto. El conjunto de todos ejes posibles de un pliegue se llama Plano Axial.

Partes de un pliegue
La charnela de un pliegue es el punto más curvado ("La curva"). La cresta el punto más elevado. Muchas veces los dos marcan al mismo punto.


3. Anticlinal / Sinclinal

Anticlinal y sinclinalLa ondulación hacia arriba se llama Anticlinal, la ondulación hacia abajo se llama Sinclinal. véase Anticlinal véase Sinclinal
Es la forma más básica a describir un pliegue. El flanco de un anticlinal puede ser también un flanco de un sinclinal.
Pliegue monoclinalPliegue monoclinal.

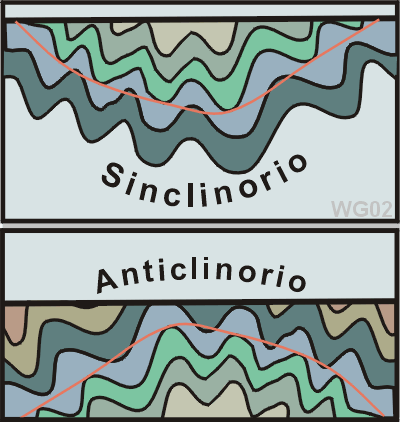

Anticlinorio y sinclinorioAnticlinorio - sinclinorio

Un conjunto de pliegues que forma un Sinclinal se llama sinclinorio. Un conjunto de pliegues que forma un gran anticlinal se llama anticlinorio.

Eje del pliegue

Eje del pliegueEl eje del pliegue es la mejor forma de una descripción tres-dimensional del pliegue. Recuerde que el eje es un elemento lineal - una lineación. La actitud del eje se define por trend y plunge. Un eje horizontal entre norte a sur tiene los datos 360/0 LIN.



Ejes de los pliegues sistema a, b, c:
Ejes de los pliegues

eje a: Dirección del transporte tectónico
eje b: Eje del pliegue o eje de deformación
eje c): Eje de la máxima elongación

Monoclinico
Pliegue monoclínico: Es decir, aparte del eje del pliegue existe un plano de simetría perpendicular del eje del pliegue.




pliegue triclinico
Pliegues triclínicos muestran en sus tres ejes variabilidades. es decir los tres ejes ya no están perpendiculares entre si.



No se permite expresamente la re-publicación de cualquier material del Museo Virtual en otras páginas web sin autorización previa del autor: Condiciones, Términos - Condiciones del uso

página anterior del geovirtual
Contenido Apuntes Geología Estructural
Índice de palabras
proxima página en geovirtual

Literatura:

Flick, H., Quade, H. & Stache G.-A. (1981): Einführung in die tektonischen Arbeitsmetoden. - Clausthaler Tektonische Hefte; vol. 12; 96 página; Editorial Ellen Pilger.
HOBBS, B., MEANS, W. & WILLIAMS, P. (1981) :Geología Estructural. - 518p. Ediciones Omega Barcelona.
Krause, H.-F., Pilger, A. Reimer & Schönfeld D. (1982): Bruchhafte Verformung. - Clausthaler Tektonische Hefte; vol. 16; 86 página; Editorial Ellen Pilger.
RAMSAY, J. & HUBER, M.
(1987) : Modern Structural Geology. Vol. 2 : Folds and Fractures., Academic Press, London.
