El pliegue:
Alemán: Die Falte
Inglés: The fold

Contenido: Ángulo interflanco  ● Simetría  ● Eje del pliegue

Descripción de un pliegue (Tipos de pliegues)

Para describir un pliegue se puede usar varios parámetros. Depende de la cantidad de la información y de las necesidades de información:
a) Angulo interflanco
b) Orientación del plano axial
c) Simetría al respeto del plano axial
d) Comportamiento del eje del pliegue
e) Espejo del pliegue



a) Uso del ángulo interflanco:

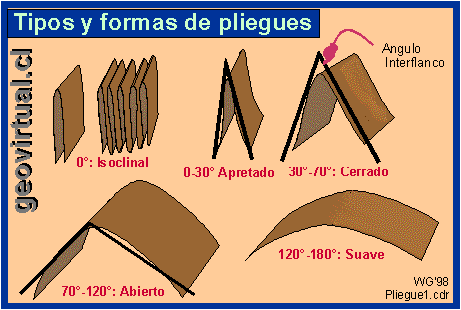

Clasificación de pliegues por ángulo interflanco
pliegue isoclinal
pliegue apretado
pliegue cerrado
pliegue abierto
pliegue suave

Museo Virtual en Geología
Museo virtual (pliegues)

b, c) simetría y orientación del plano axial
Tipos de pliegues (en perfil)

Pliegue simetrico Existe un plano de simetría en el centro del pliegue y los dos flancos se inclinan casi en el mismo ángulo
Pliegue asimetrico con vergencia
Existe un flanco suave (de un manteo menor)  y un flanco con un manteo mayor.
Si es un anticlinal, se usa la palabra "vergencía" para explicar la inclinación del plano axial. Ojo, se usa la palabra en la forma para describir hacia donde se inclina el plano axial: Vergencía hacia al noroeste significa que el plano axial se inclina hacia al noroeste. Como puesto en la figura izquierda.
Pliegue volcado Pliegue volcado: Existe un flanco invertido. En un flanco invertido los estratos más jóvenes se ubican abajo.



Pliegue tumbado Pliegue acostado: Plano axial con orientación horizontal
Pliegue isoclinal Pliegues con planos axiales casi paralelos (véase ángulo ínterflanco):
Pliegues isóclinales se puede encontrar en rocas metamórficas con dimensiones de centímetros.
Pliegue Chevron
Pliegues tipo Chevron se caracteristica por su punto de charnela muy aguda, casi sin curvatura.



d) Eje del pliegue

1. Pliegue con eje horizontal:
En un pliegue con eje horizontal muestran todos los flancos el mismo rumbo. Los dos flancos solamente tienen una dirección de inclinación opuesta.

2. Pliegues con eje inclinado muestran diferentes direcciones de inclinación, diferentes rumbos y diferentes manteos. Se habla de un rumbo circular por que los trazados de posibles rumbos encima del pliegue forman un semi-circulo. Pliegues con eje inclinado son realmente difícil para entender en terreno, más encima sí se trata de mega-estructuras de varios kilómetros de ancho. Una herramienta muy útil para entender y describir estas estructuras es la proyección estereográfica - la red de Schmidt.

Pliegue con eje inclinado



e) Espejo del pliegue

La línea que junta todas las charnelas de los sinclinales (o anticlinales) se llama espejo del pliegue. El espejo marca entonces una tendencia más global del plegamiento. En la imagen se nota que el espejo marca una cierta inclinación hacia la derecha. Significa en el sector de la izquierda afloran los estratos generalmente más antiguos.

Espejo del pliegue


La situación se complica sí agregamos morfología:

Pliegues con eje inclinado además con una morfología viva producen un conjunto que talvez es dificil a interpretar en el primer momento. Las herramientas más importantes son:
a) Proyección estereográfica
b) Estratigrafía
Pliegues con espejo inclinado y morfología

linea 300
Apuntes geología estructural

Contenido
1. Capítulo: Planos y Brújula
2. Capítulo: Foliaciones
3. Capitulo: Lineaciones
4. Capitulo: Fallas tectónicas
5. Capitulo: Pliegues

Formación y Elementos
Tipos y formas
Anticlinal - Sinclinal

6. Capitulo: Otros elementos
7. Capitulo: Cronología
8. Capitulo: Modelos Geotectónicos
9. Capítulo: Fuerza y deformaciones
Practicas:
10. Levantamiento tectónico
11. Proyección estereográfica
12. Roseta de diaclasas
113. Bibliografía y enlaces

proxima página en geovirtual

Museo Virtual en Geología
Pliegues
Pliegues en esquistos

Historia de las geociencias en figuras y textos
Pliegues y plegamiento (Ludwig, 1861)
Pliegues ejemplo (Rossmässler, 1863)
Pliegues de Ludwig (Credner, 1891)
Pliegue volcado (Walther, 1908)
Pliegue acostado (Walther, 1908)
Pliegues en general (Kayser, 1912)

Citas y referencias en geología - colección geovirtual.cl
Módulo de referencias - y citas
Geología Estructural general
Neo-tectónica (cuaternario)
Control tectónico y depósitos
Control tectónico y magmatismo
Diques

Apuntes de geología, Exploraciones, tectónica
Apuntes Geología General
Apuntes Geología Estructural
Apuntes Depósitos Minerales
Colección de Minerales
Periodos y épocas
Figuras históricas
Citas geológicas

Indice de palabras en geología y geociencias
 Bibliografía

geovirtual - chile: Geología, historia, Atacama, Minería
www.geovirtual2.cl
Pliegues de Kayser, 1912

Pliegues en Alemania, según Kayser (1912) véase


Pliegues en Atacama

Pliegues en Atacama, sector Escorial - Pliegues


Pliegue con eje horizontal en la proyección estereográfica

Pliegue con eje horizontal en la proyección estereográfica. Así como está no se puede determinar sí es un sinclinal o anticlinal.

Pliegue con eje inclinado en la proyección estereográfica

El conjunto de todas las mediciones en Pliegues con eje inclinada forman un circulo máximo que no va por el centro.


No se permite expresamente la re-publicación de cualquier material del Museo Virtual en otras páginas web sin autorización previa del autor: Condiciones, Términos - Condiciones del uso
página anterior del geovirtual Contenido Apuntes Geología Estructural
Índice de palabras
proxima página en geovirtual

Literatura:

Flick, H., Quade, H. & Stache G.-A. (1981): Einführung in die tektonischen Arbeitsmetoden. - Clausthaler Tektonische Hefte; vol. 12; 96 página; Editorial Ellen Pilger.
HOBBS, B., MEANS, W. & WILLIAMS, P. (1981) :Geología Estructural. - 518p. Ediciones Omega Barcelona.
Krause, H.-F., Pilger, A. Reimer & Schönfeld D. (1982): Bruchhafte Verformung. - Clausthaler Tektonische Hefte; vol. 16; 86 página; Editorial Ellen Pilger.
RAMSAY, J. & HUBER, M.
(1987) : Modern Structural Geology. Vol. 2 : Folds and Fractures., Academic Press, London.
