El pliegue:
Alemán: Die Falte
Inglés: The fold

Contenido: Anticlinal, Morfología, pliegue concentrico


Características de un anticlinal / sinclinal:

Anticlinal El anticlinal:

a) el centro es un eje de simetría.
b) los dos lados del anticlinal muestran direcciones (de inclinación) diferentes.
c) los estratos se inclinan siempre hacia los flancos.
d) en el centro el manteo es pequeño o cero (estratos horizontales)
e) desde del centro hacia los flancos el manteo se aumenta paulatinamente.
f) en el centro (núcleo) afloran los estratos más antiguos en los flancos los estratos más jóvenes.

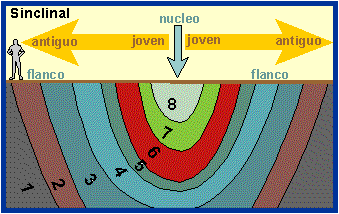

Sinclinal Sinclinal

a) el centro es un eje de simetría.
b) los dos lados del sinclinal muestran direcciones (de inclinación) diferentes (opuestos; 180º).
c) los estratos se inclinan siempre hacia el núcleo.
d) en el centro el manteo es pequeño o cero (estratos horizontales)
e) del centro hacia los flancos el manteo se aumenta paulatinamente.
f) en el centro (núcleo) afloran los estratos más jóvenes en los flancos los más antiguos.

Anticlinal en tres dimensiones
Anticlinal en tres dimensiones:


Anticlinal en tres dimensiones con morfología:
Morfología inversa de un anticlinal
Todos los estratos tienen una resistencia contra la meteorización diferente. Los estratos más blandos erosionan más rápido en comparación de los estratos de mayor resistencia. Entonces, valles o quebradas usan frecuentemente la corrida de un estrato blando.
Anticlinales pueden formar valles o quebradas, sí los estratos del núcleo son relativamente blandos.
véase morfología de graben / fallas
linea 300


Características de pliegues por su radio:
Pliegue congruente y pliegue concéntrico:

pliegue concentrico
Pliegues concéntricos tienen diferentes radio - por ende mantienen el espesor de los estratos en todas la partes.

Pliegue congruente

Pliegues congruentes (inglés: similar fold) mantienen su radio en todas las partes, es decir el espesor de los estratos es variable. Es la versión más común en la naturaleza.
