Lottner H. & Serlo, A (1873): Perforadora

Información

Lottner y Serlo :
Una perforadora temprana para minería subterránea, un texto tipo descriptivo con una cierta calificación.

De: Lottner & Serlo 1873

Texto traducido p. 245:

Una otra desventaja de la perforadora Sachs era que su montura encima de una estructura que no permitió libres movimientos a todos los lados. Está desventaja se superó con el diseño de Döring, además tiene un peso menor en comparación a la máquina de Sachs y no ocupa tanto espacio en el túnel.

Encima de un carro de fierro fundido aa, Figura 95, que usa rieles, se ubica al lado del frontón una columna b; la misma es fijada arriba en un cruce de planchones angulares, que por su parte atrás es fijada además con el planchón del piso cc y con fierros adicionalmente fijado, la columna se fija por pedio de cuñas de madera con el techo. La columna b muestra estructuras concéntricas, son ejes dentadas, que la mufla d con apoyo de una rueda helicoidal e y la manilla f se puede mover el eje arriba o abajo. Con los tornillos gg se puede fijar la mufla en toda posición deseada.

Está mufla porta otra mufla h con eje horizontal, cual igualmente contiene un perno de tubo dentada ii, eso igual se puede fijar y asegurar en cualquier longitud. Este perno monta un anillo k, en dirección al frontón donde se encuentra  un fierro que aporta la maquina de perforación ll. Toda la estructura se ubica encima de un anillo que permite girar en forma libre todo el aparato y tornillos nn permiten fijar la perforadora en una dirección deseada.

Como la máquina permite cualquier posición vertical y horizontal, y el perno i igualmente permite un movimiento libre por su eje, así se puede usar la perforadora en cualquier posición como será necesario en la mina. La orientación de la máquina se logra con dos personas y con alta facilidad en 5 minutos orientada. El carro atrás es útil para llevar el agua y otras herramientas necesarias.

Está máquina - con su carro - todavía tiene la desventaja de un peso extremamente alta, cual se trato mejorar en la mina de Altenwald cerca de Saarbrücken. Para utilizar la máquina en profundizar un pique se construyó en la fábrica maquinaria de Sievers y Comp. cerca de Deutz (Alemania) un otro tipo de carro, una estructura parecida que usan los topógrafos, un trípode, donde la máquina perforadora misma en su prolongación forma la tercera pata, mientras las otras dos patas se juntó con la misma máquina de perforación en su parte superior con una bisagra, así se puede ajustar y se mantienen movibles y la perforador se puede posicionar en cualquier dirección y ángulo.

Para fijar mejor el trípode se cuelga pesos en el medio del mismo, pero lamentablemente no cumplen 100% su función, las vibraciones durante la operación de la máquina son más fuertes. Por eso los mineros de la mina de Altenwalde lo eliminaron rápidamente esta instalación durante la profundización del pique y operan la perforadora con su cuerpo y manos y lo fijan así con sus cuerpos a la dirección deseada; pero así se necesitan otra persona adicional en la mina.

De: Lottner, H. y Serlo, A. (1873): Leitfaden zur Bergbaukunde

Aus: Lottner, H. y Serlo, A. (1873): Leitfaden zur Bergbaukunde
Hier in deutsch

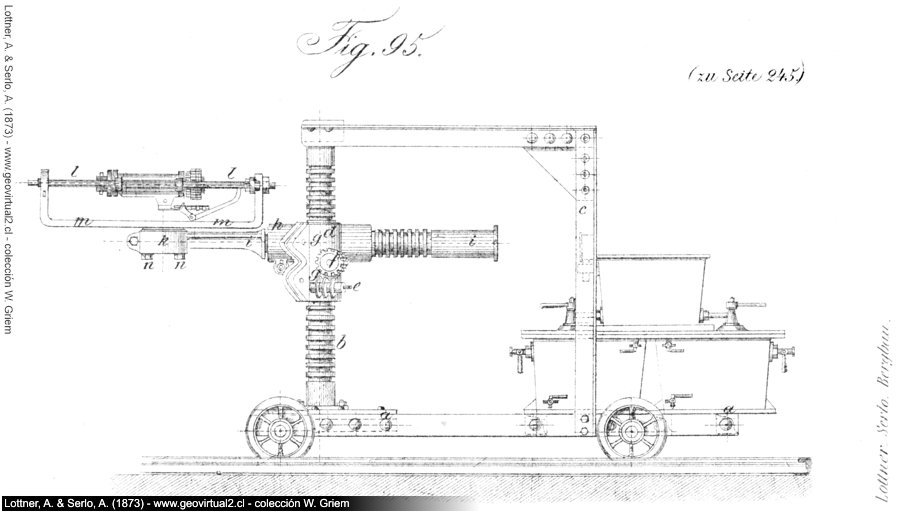

Figura 95: Máquina perforadora . -  Tomo 1, página 245. Tamaño original de la figura: 15 x 9 cm.

Lottner, A. & Serlo, A (1873): Leitfaden zur Bergbaukunde Band 1 (444 Seiten) und Band 2  (608 Seiten) 568 Abbildungen. -  1873 Verlag von Julius Springer, Berlin. [Colección W. Griem]
Lottner, A. & Serlo, A. (1873): Introducción a la ciencia de minería; Tomo 1 y Tomo 2. - 568 figuras y 444 + 608 páginas  1873 Editorial Julius Springer, Berlín (en alemán)

Figura escañada con HP-Scanjet G3110; 600dpi (2017). Figura digitalmente modificada (Corel Photo Paint): Especialmente nitidez, tamaño, tonalidades y limpieza general. La orientación de la figura corresponde al original.
