Cuadro Informativo

Tipos de depósitos (1900):

El croquis de Treptow (1900) muestra en una forma bien resumida los tipos de depósitos más importantes de esta época. Destaca la diferenciación en sector sedimentario y sector magmático.

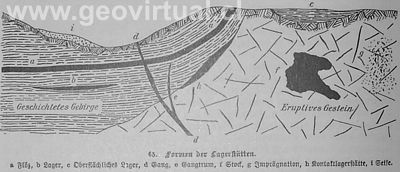

Vista total del dibujo: a) estratiforme, b) estatiligado, manto, c) depósito superficial, d) veta, e) apófisis, f) stock, g) impregnación i) lavadero, h) contacto.
Figura parecida de Treptow 1907: aquí

Abajo:

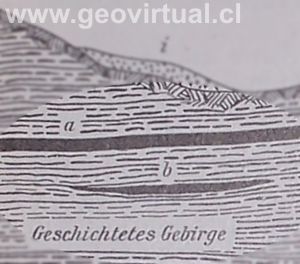

Detalle de la figura:  Los "Flötz" (a) y "Lager" (b): Hoy día a) sería un estratiforme (ejemplo carbón etc)  con grandes dimensiones.
b) sería un estratoligado - orientado en el mismo sentido de la estratificación pero formado por procesos secundarios. Treptow (1900) diferencia además el tamaño: Estratiformes tienen grandes dimensiones - estratoligados son de menor tamaño.

Foto/Scan - digitalmente renovado: (W.Griem, 2016); De: Treptow, E. (1900) - Fig 65

Cita del libro:
TREPTOW, E. (1900): Bergbau einschliesslich Steinbruchbetrieb und Edelsteingewinnung. - 396 figuras y 6 anexos; Otto Spamer Verlag, Leipzig.
[Colección W. Griem]

Figura escañada con HP-Scanjet G3110; 600dpi (2014). Figura digitalmente modificada (Corel Photo Paint): Especialmente nitidez, tamaño, tonalidades y limpieza general. La orientación de la figura corresponde al original.
