Brunton Tipo Americano

Las tres etapas del Brunton - tipo Americano: Rumbo - Manteo - Dirección

Ejemplos Brunton: Tipo americano tomado con Brunton azimutal

Brujula Brunton

Lectura Brunton:
N 25 W


Lectura Brújula Brunton

Lectura Brunton:
N 60 E


Brunton tipo americano

Lectura Brunton:
N 40 W


Lectura Brújula Brunton

Lectura Brunton:
N 30 E


Lectura Brunton

Lectura Brunton:
N 70 W


Lectura Brunton azimutal en tipo americano

Lectura Brunton:
N 10 E


Contenido página: Uso del BruntonRumbo

Brújula Brunton Para:
- Planos geológicos
- Mediciones con la brújula Brunton
- tipo americano

B) Brunton para tipo americano significa: la manera común del uso de la brújula Brunton, los datos tienen el formato: "N 54 E; 78NW" por ejemplo.


1. La brújula está en orientación del rumbo, junto a las rocas


Medir el rumbo don la brújula Brunton


2. La burbuja del nivel esférico tiene que ubicarse en el centro

3. La aguja tiene que ser libre

4. Se toma el valor del rumbo N.....E o N.....W

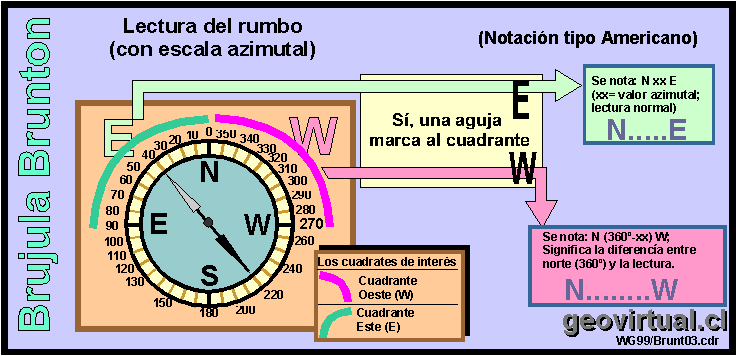

Para tomar el valor del rumbo se usan solo los cuadrantes I (entre 0 hasta 90º) o el cuadrante IV (entre 270º hasta 360º). Significa la aguja que marca entre 0-90º o entre 270-360º es la aguja de la lectura. Puede ser la aguja negra o la aguja blanca. Existen dos posibilidades:

Caso 1: Una de las agujas marca entre 0-90º azimutal (cuadrante I): Automáticamente se toma N [valor] E. En este caso siempre sale una "E"

Caso 2: Una de las agujas marca entre 270º-360 azimutal (cuadrante IV): Tenemos que usar la distancia entre norte y la aguja o como formula: N [360º-valor] W. En este caso siempre sale una "W".


Uso de la brujula Brunton, lectura

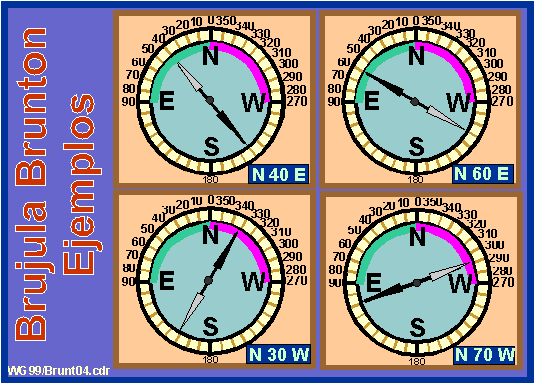

Algunos ejemplos de la notación del tipo americano con la brújula del tipo Brunton:


Lectura brújula Brunton - tipo americano

5. Se orienta la brújula perpendicular al rumbo

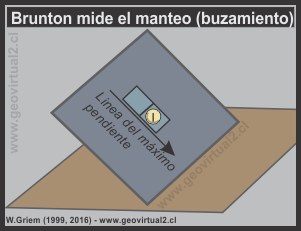

Medición del manteo con la brújula Brunton
foto en vivo



6. Se usa el clinómetro


El clinómetro se ubica generalmente en el interior de la escala azimutal de la brújula. Se compone de una escala 90- 0 -90 y una línea de lectura. Al otro lado de la brújula se encuentra una manilla para mover el clinómetro.

Clinómetro de la brujula Brunton

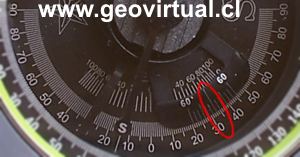

Foto: Muestra el clinómetro con la escala correspondiente - el valor en la foto será alrededor de 33º

7. La burbuja del nivel tubular tiene que ubicarse en el centro

8. Se toma la lectura del clinómetro como manteo

La lectura del clinómetro se toma en la escala del clinómetro - véase la foto arriba dentro del circulo rojo, debajo de la escala azimutal. Este valor (en la foto 33º), nunca es mayor de 90º - es el manteo:

Entonces: N....E; mt

9. Se estima la dirección de inclinación en letras (N,NW,E,SE,S,SW,W,NW)

Al ultimo se estima con ayuda de la brújula la dirección de inclinación del plano medido. Pero se usa solo letras como N, NE, E, SE, S, SW, W, NW) para indicar la dirección de inclinación.
N.....E;mt dir
