No hay ningún problema en el uso de la brújula Brunton en circulo completo, pero es el uso no tan común.


Contenido página: No común pero posible - Brunton para circulo completo


El uso de la brújula Brunton en mediciones de circulo completo


- Brújula tipo Brunton
- mediciones del circulo completo (ejemplo: 220/65)
- planos geológicos

Este método no es lo común, pero permite conseguir valores del tipo circulo completo con la brújula Brunton. Los valores de la notación "circulo completo (ejemplo: 220/65)" son mucho más cómodo y más fácil para procesar. Además este tipo de notación disminuye considerablemente posibles errores de trascripción.



1. Se usa el espejo como placa para medir

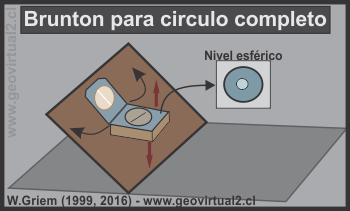

Brunton mide circulo completo
El final se usa el Brunton en la misma forma que la brújula Freiberger, solamente le falta la escala del manteo.

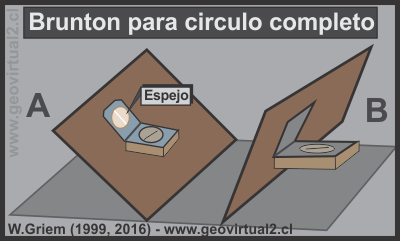

2. El espejo tiene que ser junto con la roca

3. La burbuja del nivel esférico tiene que ser en el centro

Brunton mide circulo completo

4. La aguja está libre

5. Se fija la aguja

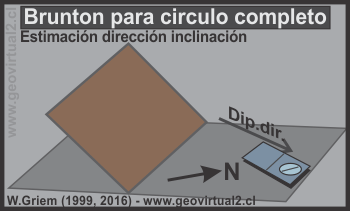

6. Se estima la dirección de inclinación del plano

Brunton y Circulo Completo, selección de la aguja




7. Se elige la aguja más cerca de la estimación como valor de la dirección de inclinación

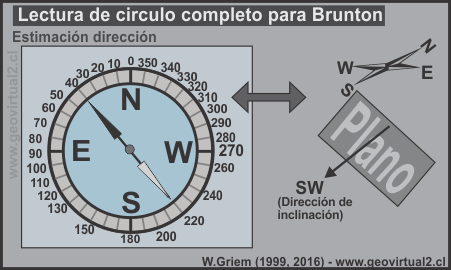

Por ejemplo: Se estima una dirección de inclinación del plano alrededor de SW (algo entre 270º hasta 180º). La aguja blanca de la brújula Brunton marca hacia 220º, la aguja negra hacia 40º. La estimación indica que la aguja blanca con 220º es la aguja correcta.
[Para los amantes de torpedos o reglas mentales: Se puede definir una regla para su brújula - por ejemplo: Brújula abierta siempre lectura con aguja blanca; tapa de la brújula cerrada corresponde lectura con la aguja negra. Pero ojo: Eso puede variar por diferentes brújulas]


Selección de la aguja - Brujula Brunton

Ejemplo
Entonces se nota: 220 /

8. Se toma este valor: dirección de inclinación

9.Se mide con el clinómetro el manteo: Nivel tubular tiene que ser en el centro

10. Se toma la lectura del clinómetro como manteo.
Entonces: 220 / 65


El valor completo será finalmente: 220/65
