Cuadro Informativo

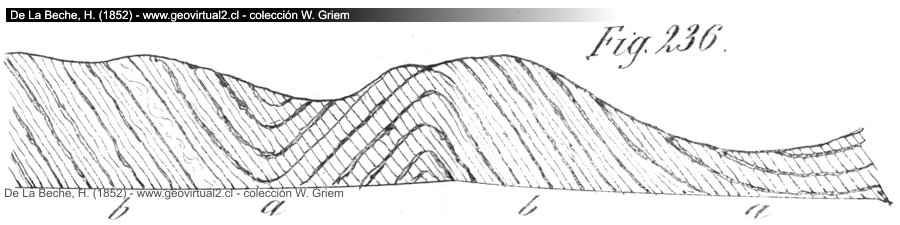

Beche (1852) muestra aquí el conjunto simple
de foliaciones y estratos plegados y la orientación entre ambas
foliaciones.
Aquí algo parecido en Atacama:
Tipo de roca y fracturas
Texto original traducido:
página 528
Diferencias de fracturas entre materiales distintos:
Estas diferencias y ausencias de
fracturas, es importante en las investigaciones del tipo y razones de su
actuación, aunque estás diaclasas no muestran continuidad en las masa
rocos en gran escala. Se puede encontrar en sectores de Gales de Norte,
en todo tipo de rocas, en direcciones definidas, aflorándose en grandes
sectores sin tomar en cuenta orientación y capa.
También se puede seguir, si las rocas están deformadas y dobladas a
todas direcciones, aunque podría ocurrir que el plano de estratificación
coincide en la orientación con los planos de la foliación. Eso es más
común como se piensa en el primer momento. Para explicar las diferentes
situaciones en diferentes buzamientos de la orientación de la foliación,
si la estratificación está doblada, se visualiza el perfil en figura
236, una parte de una formación devónica. Un ejemplo bien interesante,
como las capas son casi todos de lutitas, que todos deberían tener la
misma forma de fracturas a la misma dirección, mientras tanto los planos
de foliaciones a,a en algunos sectores cortan perpendicularmente, en
otros tiempos [partes] se orientan paralelo, como b,b. [véase
texto completo]
Originaltext von
De La Beche, 1852 in deutsch: : Seite 528
Klüfte und Falten
Siehe in deutsch
Foto/Scan - digitalmente renovado: (W.Griem, 2007); Beche, H. (1852) - Figura 273, descripción en página 360.
De la Beche, H. (1852): Der geologische Beobachter.
Versión en alemán de Carl Hartmann; - 657 páginas, 304 figuras en 47 tablas;
Editorial B.F. Voigt, Weimar.
[Colección W. Griem]
Figura escañada con HP-Scanjet G3110; 600dpi (2017).
Figura digitalmente modificada (Corel Photo Paint): Especialmente nitidez,
tamaño, tonalidades y limpieza general. La orientación de la figura corresponde
al original.
