Trend
		Hacia donde se inclina una lineación: Una perforación se puede calificar
		como lineación
Plunge
		magnitud de la inclinación de una lineación. (corresponde al manteo)

Contenido página: Círculos pequeños determinan ángulos
Situación:
		Un grupo de estratos muestra una inclinación aproximadamente hacia al
		SE. Como se puede determinar la actitud exacta de los estratos a base de
		dos perforaciones. Se presume que los estratos nunca afloran a la
		superficie y por ende no será posible el uso de la brújula en un
		afloramiento superficial.

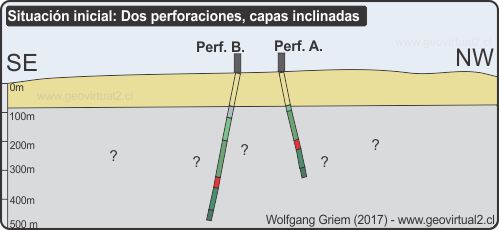

		Fig. 1: Situación inicial del proyecto. Dos sondajes de diferentes
		ángulos, las perforaciones son rectas (lineaciones). Además se debe
		mencionar que el perfil SE a NW produce un manteo aparente.

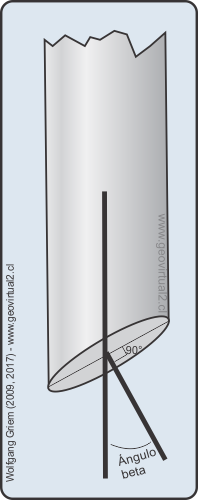

|  Se sabe que los testigos
				de la perforación diamantina normalmente no mantienen su
				orientación en el proceso de la perforación. La perdida de la
				orientación no permite una medición del ángulo de los estratos
				a respecto de la perforación en forma directa y simple. Pero: La dirección de la propagación del testigo y el ángulo de los estratos en el testigo (ojo es un ángulo aparente, porque la perforación tiene un ángulo propio) Este ánulo se llama "beta" y marca la diferencia entre línea normal del estrato y lineación de la propagación del testigo. En la proyección estereográfica se ingresa entonces la dirección de la perforación como lineación. Eso para ambas perforaciones A y B. Después se puede imaginarse que el ángulo "beta" marca la diferencia entre propagación del testigo y ángulo del estrato. Pero a parte del valor ángulo "beta" no se sabe la dirección: Se resuelve: Dibujando un circulo pequeño alrededor de la lineación de la perforación con el valor de beta. (Figura abajo) Caso Perforación A: Angulo beta 35° Caso Perforación B: Angulo "beta 55° Porque un circulo?: Porque se sabe el valor beta pero no se conoce la dirección hacia a donde, un circulo entonces cubre todas las posibilidades. |

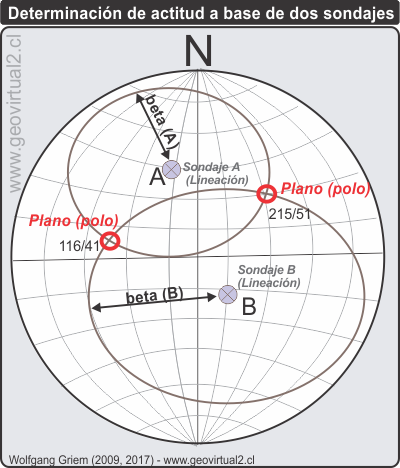

|  Fig. 3: Completando la
				proyección estereográfica: Perforación A: 350/45LIN Perforación B: 135/80LIN Beta para perf. A: 35° Beta para perf. B: 55° Resultado: 1) 116/41 plano 2) 215/51 plano Resultado válido: 116/41 |
Como resultado quedan dos intersecciones de los
		círculos pequeños correspondientes a la perforación A y perforación B.
		Las dos intersecciones marcan los dos posibles soluciones, marcan las
		líneas normales de los estratos buscados.
		Ahora se analiza la profundidad por ejemplo la capa roja (en figura 1)
		en los dos perforaciones, donde se entiende que la dirección de
		inclinación tiende hacia al SE. Ojo no necesariamente es una actitud
		exactamente a SE, es más hacia al SE. Entonces de los dos resultados
		posibles (116/41 o 215/51 plano) se elige el más cercano a SE. Eso sería
		el 116/ 41 - ojo el resultado es un plano (estrato) y debe ser analizada
		como estrato con línea normal.

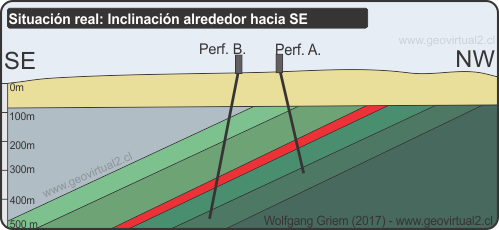

		Fig. 4: Complementando el perfil,
		detectado la actitud del estrato.
